机器视觉光源的种类

1. 机器视觉光源的种类

2. 一：环形光源： 光出射角度值在 0 ° ~90 °。 0 ° ~45 °为低角度环形光源，目前应用案例包括手机金属外框划痕检测、光滑表面的划痕、破损检测以达到突显物体轮廓及划伤，破损的效果 60 ° ~90 °光出射角度集中照射被测物表面，突显物体的表面对不同特性，应用案例有：电感锡面检测， USB 接口网线接口等不同数据接口的 pin 针检测，高尔夫球 T 端面检测，以及平面喷码检测。

3.  二：条形光源， 这款光源的特点为尺寸灵活小巧，可适应不同位置，主要适用于检测较大方形结构被测物效果明显。 目前应用案例包括裂纹，一维二维码读取。注塑件毛边检测，高尔夫球 Tee 文字检测。

4.  三：四面可调光源 ： 四个独立可调的条形光源，可独立控制亮度，安装灵活，高亮度，高精度照明。应用领域：四侧引脚扁平封装的检查。二维码读取，陶瓷包装表面检查。

5. 四：圆顶无影光源： 光线经过球面漫射板反射之后，光滑，均匀的照射在被测物体上，适用于被测物表面起伏不平，反光的物体。应用案例进行曲面，表面凹凸，弧形检测。金属吗、，玻璃反光较强的表面检测

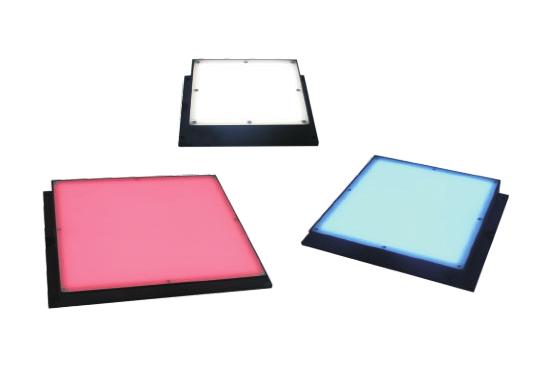

6. 五：底部背光源： 底部发光的标准背光源可应用于显微镜载物台，突出被测物的外形轮廓并由高密度的 星空（中国）阵列提供高亮度的背光照明。应用于透明物体的毛边，污渍，划痕检测。

7.  六：方形无影光源： 适用于矩形和不规则被测物，提供矩形视野。应用案例：电池板断线检测，手机贴棉，贴膜位置边缘校正，一维，二维码识别。

  七. AOI 专用光源： 具有高亮度，均匀性好，空间分辨率高的特点；由三组独立控制的环形光源以高中低不同角度照射电路板，很好的把电路板上的元件电极、焊盘、焊点等不用倾斜度的特征凸显出来。应用领域多层次物体检测，插件焊点检测，贴装，焊锡检测。

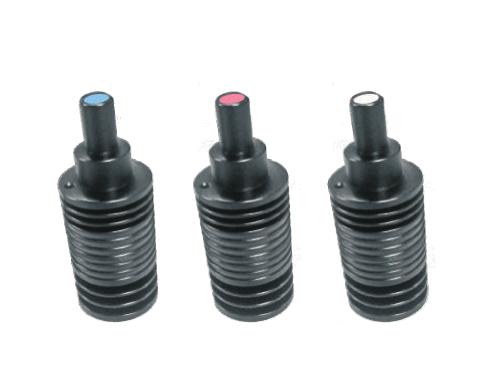

八. 点光源： 采用独特的聚光效果（导光柱）实现均匀的照射应用利于包括液晶玻璃线路检测，玻璃表面划痕检测，插头底部字符检测。

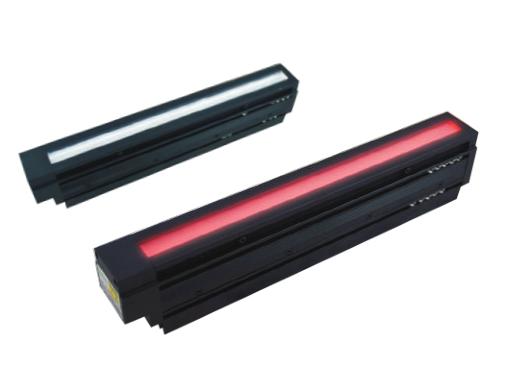

   九. 线性光源： 线性光，高强度光照明，目前应用案例：手机外壳表面凹凸点，划痕，污渍检测。使用特殊的镜片使光线达到线性射出，并保持均匀，平滑。

  十. 外置同轴光源： 高强度均匀的光线通过分光镜后与镜头同轴的光线，采用特殊材料抑制反光造成的重影。提高成像清晰度。适用于反光率高的被测便面的划痕，印字检测。应用案例包括：激光打标字符，二维码识别，反光率高的物体表面的划伤检测。

    除了以上几种光源还有平行光源，紫外光源，红外光源，后续会继续学习。 了解了光源再谈谈所使用的控制器 ，有以下两种:

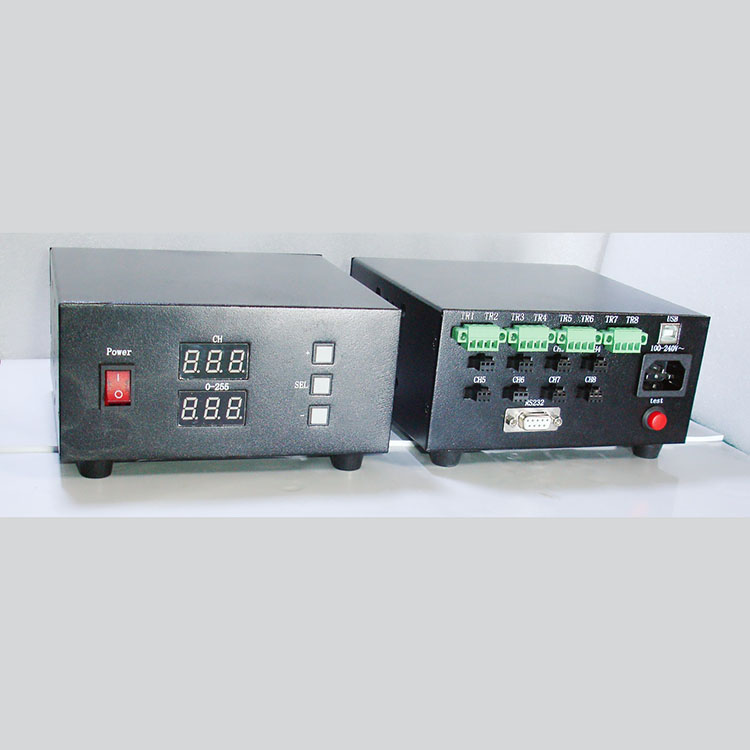

   A:数字控制器： 通信控制，可实现持续照应与频闪照明，并具有自动延时关闭输出功能（与上位机停止通信超过 60s 后自动关闭光源输出，以减少光源性能损耗），并可以选用外部出发点亮的功能。产品特点：短路保护，亮度 256 级控制。最大输出通道 8 ，各通道的亮度独立控制。触发速度快延时小于 10us 。

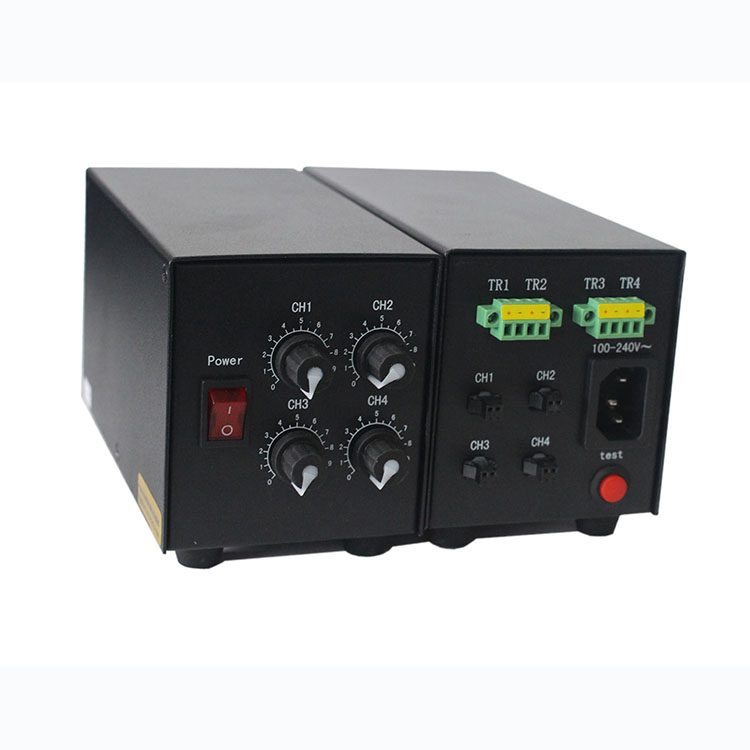

   B:模拟控制器 ： 无级调节。操作方便，最大 12 个通道，可长时间持续点亮 星空（中国） 灯，也可选用外部触发点亮功能。控制器最大输出电压5V 12V 和 24V 。 ( 光源输入电压要与控制器最大输出电压匹配，否则可能造成光源损坏 )

    两种常见正向打光方式：暗视野，明视野

    明视野用直射光来观察对象。散乱光呈黑色（看反射光和透射光）

    暗视野用散乱光来观察对象。散乱光呈白色（看散乱光）不规则的光线为散乱光

    照射光的种类：漫射光，直射光，偏光光，平行光

    1. 漫射光：（扩散光）各种角度混合起来的光，日常生活中用到的基本是扩散光

    2. 直射光：来自一个方向上的光，可以在亮色暗色阴影之间产生相对高的对比图像

    3. 偏光光：在垂直于传播方向的平面内，光矢量延某一固定方向振动的光（通常是利用偏光板片来防止特定方向的反射。

    4. 平行光：照射角度一致的光，太阳光就是平行光。发光角度越窄的 星空（中国） 直射光越接近平行光。
